Un problème, ce n'est presque jamais une seule cause. C'est un enchevêtrement de facteurs humains, techniques, matériels et organisationnels. Le diagramme d'Ishikawa existe pour démêler tout ça d'un seul coup d'œil.
Surnommé « diagramme en arêtes de poisson » à cause de sa forme caractéristique, cet outil visuel classe toutes les causes possibles d'un problème en grandes familles — les fameux 5M — pour faire émerger la cause racine. C'est l'un des 7 outils fondamentaux de la qualité, utilisé partout, du Lean à l'ISO 9001.
Chez BusinessOrNot, on vous donne le guide complet : les 5M (et leurs variantes 6M, 7M), un exemple entièrement construit, les 5 étapes de création, un modèle réutilisable, et comment le combiner au QQOQCCP et aux 5 Pourquoi. On démarre.
Qu'est-ce que le diagramme d'Ishikawa ? (définition)

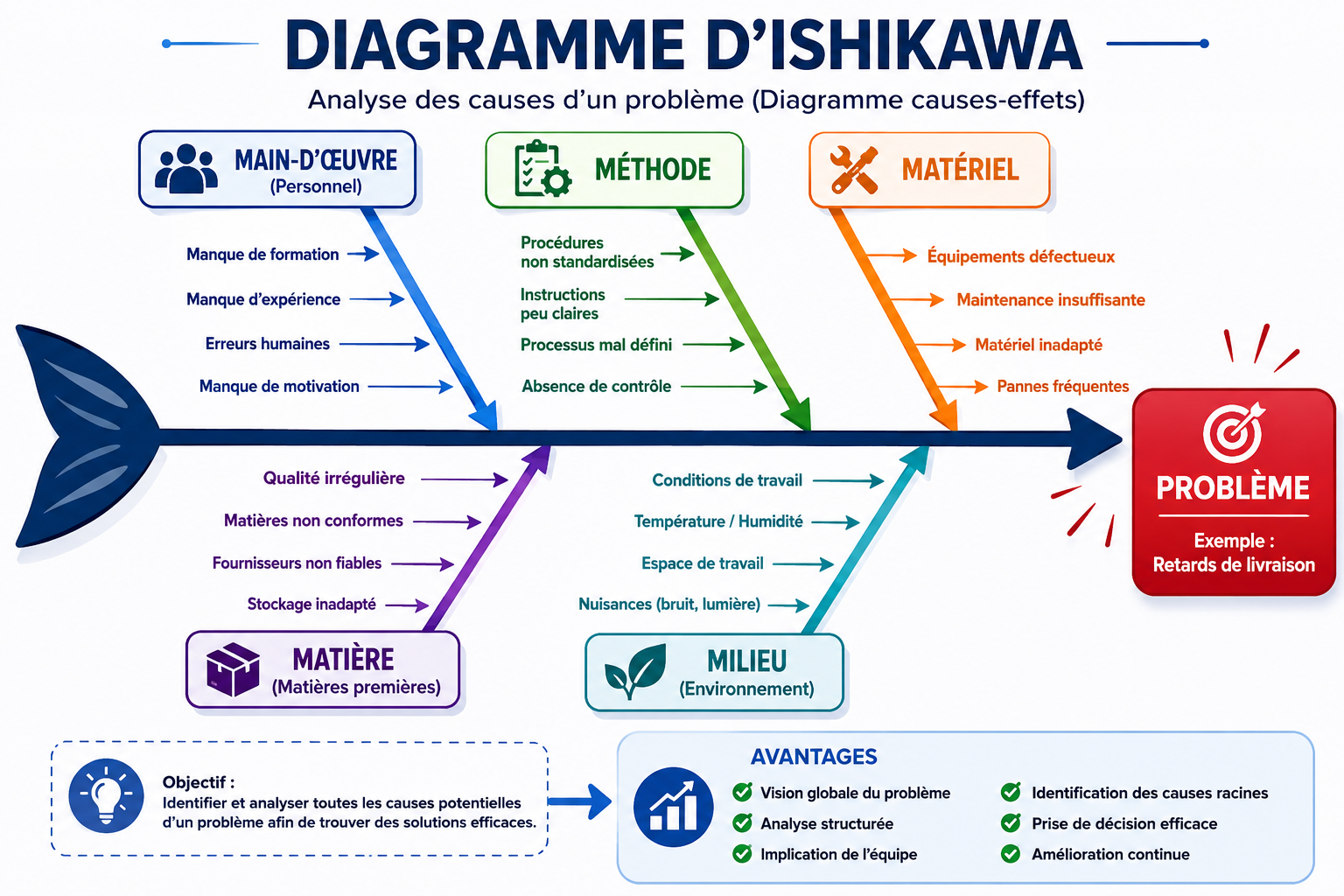

Le diagramme d'Ishikawa — aussi appelé diagramme de causes et effets, diagramme en arêtes de poisson ou méthode 5M — est un outil visuel de résolution de problème. Il représente graphiquement l'ensemble des causes potentielles aboutissant à un effet (le problème), classées par grandes catégories.
Sa forme évoque un squelette de poisson : la tête contient le problème à résoudre, l'arête centrale traverse le schéma, et les branches représentent les familles de causes. Cette structure offre une vision à la fois synthétique et précise du dysfonctionnement.
💡 À retenir : l'Ishikawa ne cherche pas une cause unique, mais cartographie toutes les causes possibles d'un problème pour ne rien oublier. C'est un outil de diagnostic collectif, idéal en brainstorming d'équipe.
Origine : qui a inventé le diagramme d'Ishikawa ?
Le diagramme doit son nom à Kaoru Ishikawa, ingénieur japonais et professeur à l'université de Tokyo, grand théoricien de la gestion de la qualité. Il l'a conçu au milieu du 20e siècle (les sources situent sa création dans les années 1940-1960).
L'outil fait partie des 7 outils de base de la qualité popularisés au Japon dans les années 1960-1970. Il reste aujourd'hui incontournable dans les démarches Lean, Six Sigma, TQM (Total Quality Management) et ISO 9001, et s'applique à tout type d'entreprise, quelle que soit sa taille ou son secteur.
Les 5M : les 5 familles de causes
Le cœur de la méthode, c'est le classement des causes en 5 grandes catégories commençant toutes par la lettre M — d'où le nom « méthode 5M ».
| Catégorie | Ce qu'elle couvre | Exemples de causes |
|---|---|---|
| Main-d'œuvre | Le facteur humain | Manque de formation, absence, fatigue, erreur, sous-effectif |
| Matière | Les matières premières et consommables | Matériau défectueux, mauvaise qualité fournisseur, stock périmé |
| Matériel | Les machines, équipements, outils | Panne, usure, mauvais réglage, maintenance insuffisante |
| Méthode | Les processus et procédures | Procédure floue, flux d'information défaillant, mode opératoire inadapté |
| Milieu | L'environnement de travail | Température, humidité, bruit, espace, organisation physique |
Les variantes : 6M, 7M et 8M
Selon le contexte, on enrichit les 5M de catégories supplémentaires :
- 6M : ajoute la Mesure (biais ou erreurs liés aux indicateurs, capteurs, critères d'évaluation). Très utile en industrie pour détecter les défauts de mesure non visibles avec les 5M.
- 7M : ajoute le Management (pilotage, décisions, organisation). Pertinent dans les services et le marketing.
- 8M : ajoute les Moyens financiers (budget), souvent la cause racine cachée d'un problème de qualité ou de performance.
Exemple concret : un diagramme d'Ishikawa entièrement construit
Prenons un cas business parlant : un restaurant constate une baisse d'affluence. Voici comment les 5M structurent l'analyse des causes possibles.
| Famille (M) | Causes possibles identifiées en brainstorming |
|---|---|
| Main-d'œuvre | Service lent, personnel peu aimable, turnover élevé en salle |
| Matière | Qualité des produits en baisse, fournisseur changé, portions réduites |
| Matériel | Cuisine vieillissante, salle mal climatisée, terrasse fermée |
| Méthode | Carte trop complexe, pas de réservation en ligne, horaires inadaptés |
| Milieu | Nouveau concurrent à proximité, travaux dans la rue, parking supprimé |
Une fois toutes les causes posées, l'équipe vote ou pondère les plus probables. Ici, deux pistes ressortent : le changement de fournisseur (Matière) et le nouveau concurrent (Milieu). On peut alors creuser chacune avec la méthode des 5 Pourquoi.
Comment construire un diagramme d'Ishikawa en 5 étapes
- Définir le problème (l'effet). Décrivez-le de façon factuelle, sans l'interpréter. Écrivez-le dans la « tête du poisson », à droite.
- Tracer l'arête principale et les branches. Une flèche horizontale vers la tête, puis une branche par famille de causes (les 5M).
- Brainstormer les causes. En équipe, listez toutes les causes possibles et classez-les sur la bonne branche. Aucune idée n'est écartée à ce stade.
- Détailler les sous-causes. Pour chaque cause primaire, demandez « pourquoi ? » pour faire apparaître les causes secondaires (c'est ici que les 5 Pourquoi s'intègrent).
- Analyser et hiérarchiser. Identifiez les causes racines les plus probables sur lesquelles agir, puis définissez un plan d'action.
⚠️ Avis BusinessOrNot — Ne sautez pas le brainstorming collectif
La force de l'Ishikawa, c'est l'intelligence collective. Un diagramme rempli seul à son bureau passe à côté de la moitié des causes. Réunissez des profils variés (terrain, technique, management) : c'est souvent la personne qu'on ne pense pas à inviter qui pointe la vraie cause. Et restez factuel : une cause non vérifiée est une hypothèse, pas une conclusion.
Le trio gagnant : QQOQCCP + 5 Pourquoi + Ishikawa
Ces trois outils ne sont pas concurrents : ils s'enchaînent. C'est la séquence d'analyse complète utilisée par les services qualité.
| Étape | Outil | Rôle |
|---|---|---|
| 1. Cadrer | QQOQCCP | Décrire le problème sous tous ses angles |
| 2. Visualiser | Ishikawa (5M) | Cartographier toutes les familles de causes possibles |
| 3. Creuser | 5 Pourquoi | Descendre jusqu'à la cause racine de chaque piste |
| 4. Agir | Plan d'action / PDCA | Mettre en œuvre et vérifier les corrections |
👉 Pour aller plus loin, consultez nos guides dédiés : la méthode QQOQCCP pour cadrer vos problèmes et la méthode des 5 Pourquoi pour atteindre la cause racine.
Avantages et limites du diagramme d'Ishikawa
| ✅ Avantages | ⚠️ Limites |
|---|---|
| Vision globale et visuelle du problème | Ne hiérarchise pas les causes par lui-même |
| Favorise l'intelligence collective | Peut devenir illisible si trop de causes |
| Structure le brainstorming | N'établit pas de lien quantitatif (≠ Pareto) |
| Applicable à tous les secteurs | Outil de diagnostic, pas de développement (≠ SWOT) |
Pour compenser ces limites, on combine souvent l'Ishikawa avec la matrice de Pareto (pour hiérarchiser les causes) et les 5 Pourquoi (pour creuser).
FAQ : Vos questions sur le diagramme d'Ishikawa
Pourquoi appelle-t-on ça un diagramme en arêtes de poisson ?
À cause de sa forme : la tête du poisson contient le problème, l'arête centrale traverse le schéma, et les branches obliques (les arêtes) représentent les familles de causes. Visuellement, ça ressemble à un squelette de poisson.
Que signifient les 5M ?
Les 5M sont les cinq familles de causes : Main-d'œuvre, Matière, Matériel, Méthode et Milieu. Chaque catégorie regroupe un type de cause potentielle d'un problème.
Quelle différence entre 5M, 6M et 7M ?
Le 6M ajoute la Mesure (erreurs d'indicateurs ou de capteurs) aux 5M. Le 7M ajoute le Management. On choisit la variante selon le contexte : 6M en industrie, 7M dans les services et le marketing.
Qui a inventé le diagramme d'Ishikawa ?
Kaoru Ishikawa, ingénieur japonais et professeur à l'université de Tokyo, au milieu du 20e siècle. C'est l'un des 7 outils de base de la qualité, pilier du management de la qualité à la japonaise.
Quand utiliser le diagramme d'Ishikawa ?
Quand un problème a probablement plusieurs causes et que vous voulez toutes les visualiser avant d'agir. C'est un excellent outil de brainstorming collectif pour les dysfonctionnements complexes : qualité, retards, pannes, baisse de performance.
Peut-on combiner Ishikawa et 5 Pourquoi ?
Oui, c'est même recommandé. L'Ishikawa cartographie les familles de causes ; les 5 Pourquoi creusent ensuite chaque cause prometteuse jusqu'à sa racine. Les deux outils sont parfaitement complémentaires.
Verdict BusinessOrNot : l'outil de diagnostic visuel par excellence
✅ Notre avis : indispensable pour les problèmes multi-causaux
Là où les 5 Pourquoi suivent une seule piste, l'Ishikawa les ouvre toutes. C'est l'outil parfait quand un problème résiste parce qu'il a plusieurs causes enchevêtrées. Sa représentation visuelle en fait aussi un formidable support de communication : un diagramme bien construit fait comprendre un problème complexe à toute une équipe en quelques secondes.
Sa limite : il diagnostique sans hiérarchiser ni quantifier. D'où l'intérêt de l'intégrer dans une démarche complète — cadrage QQOQCCP, visualisation Ishikawa, approfondissement 5 Pourquoi, priorisation Pareto. Ensemble, ces outils forment la boîte à outils de l'amélioration continue.
Notre conseil : dès qu'un problème vous semble avoir « plein de causes possibles », dessinez un poisson. Réunissez votre équipe, remplissez les 5M, et vous y verrez clair.
👉 Cet article complète notre série sur les outils d'analyse : QQOQCCP (cadrer), 5 Pourquoi (creuser) et Ishikawa (visualiser). À vous de jouer !
